Spider®-Ventile haben statt eines in die Spule eintauchenden Ankers eine Platte als Anker, die im geschalteten Zustand auf dem Magnetkern aufliegt. Der Plattenanker ist auf einem Formfeder-Element befestigt, das bei abgeschalteter Spule die auf dem Plattenanker befindliche Dichtung gegen den Ventilsitz presst. Plattenankerventile zeichnen sich wegen der praktisch reibungsfreien Bewegung durch hohe Lebensdauer (je nach Anwendung > 10^9) und - bedingt durch die geringe Masse des Ankers - durch Schaltzeiten im ms-Bereich aus. Dadurch sind sie z. B. als Quasiproportional-Ventil einsetzbar, indem sie mit Strompulsen betrieben werden, deren Einschaltdauer je nach gewünschter Durchflussrate variiert wird (sogenannter Pulsweitenmodulations-Betrieb).
Spider®-Ventile zeichnen sich durch
aus.
Spider®-Ventile der Firma STAIGER werden in drei verschiedenen Größen angeboten:
Alle drei Baugrößen werden in den Ausführungen 2/2 - Wege NC, 2/2 - Wege NO und 3/2 - Wege produziert.
Datenblatt Baugröße 1 2/2 Wege NC
Datenblatt Baugröße 1 3/2 Wege
Datenblatt Baugröße 5 2/2 Wege NC
Datenblatt Baugröße 5 3/2 Wege
Datenblatt Baugröße 7 2/2 Wege NC
Datenblatt Baugröße 7 3/2 Wege
In Ruhestellung drückt die Formfeder den Plattenanker mit der Dichtung auf den Ventilsitz. Das Medium unterstützt dabei die Dichtwirkung. Nach dem Einschalten der Magnetspule wird der Plattenanker vom Ventilsitz abgehoben und gibt den Durchfluss frei. Das Medium kann von P nach A fließen. Nach Abschalten der Magnetspule drückt die Formfeder den Plattenanker auf den Ventilsitz und das Ventil ist geschlossen.
Klicken Sie hier für größere Animation!

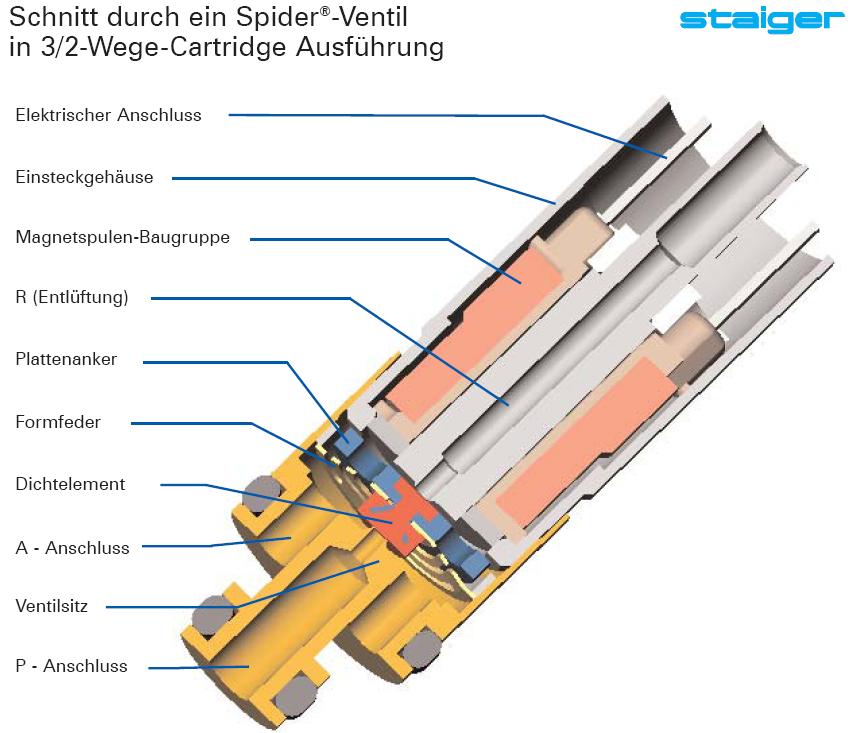

In Ruhestellung drückt die Formfeder den Plattenanker mit dem Dichtungsträger auf den Ventilsitz P. Der Ausgang A ist mit R verbunden. Nach dem Einschalten der Magnetspule wird der Plattenankerangezogen und verschließt die Entlüftung R. Die Verbindung von P nach A ist geöffnet. Das Medium umspült dabei den Anker. Nach Abschalten der Magnetspule drückt die Formfeder den Plattenankerwieder in die Ruhestellung zurück, das Ventil ist geschlossen.
Klicken Sie hier für größere Animation!
In Ruhestellung drückt die Formfeder den Plattenanker mit der Dichtung auf den Ventilsitz. Das Medium wird durch die Membrane vom Magnetsystem getrennt. Nach dem Einschalten der Magnetspule wird der Plattenanker vom Ventilsitz abgehoben und gibt den Durchfluss frei. Das Medium kann von P nach A fließen. Nach Abschalten der Magnetspule drückt die Formfeder den Plattenanker auf den Ventilsitz und das Ventil ist geschlossen.
In Ruhestellung drückt die Formfeder den Plattenanker auf die untere Endlage. Das Medium kann von P nach A fließen. Nach dem Einschalten der Magnetspule wird der Plattenanker angezogen. Die Formfeder drückt den Plattenanker mit der Dichtung auf den Ventilsitz und das Ventil ist geschlossen. Nach Abschalten der Magnetspule zieht die Formfeder den Plattenanker wieder in die untere Endlage zurück, das Ventil ist geöffnet.
