Pneumatikzylinder
Pneumatikzylinder Serie M
Microzylinder ø8 - 25mm gemäß ISO 6432
Ausführung: doppeltwirkend, einfachwirkend
Durchmesser: ø8, 10, 12, 16, 20, 25mm
Hub: 10 - 500mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional ab ø10
Pneumatikzylinder Serie K ø32 - 125mm
Pneumatik - Zylinder ø32 - 125mm gemäß ISO 15552
Ausführung: doppeltwirkend, einfachwirkend
Durchmesser: ø32, 40, 50, 63, 80, 100, 125mm
Hub: 25 - 1000mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional

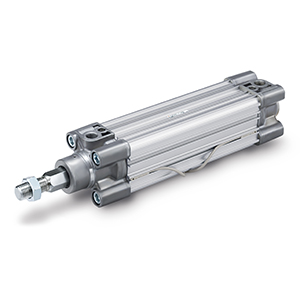

SMC pneumatische Linearantriebe Serie CP96 Ø32 -125mm ISO 15552
Ausführung: doppeltwirkend, Variante: verdrehgesichert, mit Verriegelung, ATEX
Durchmesser: ø32, 40, 50, 63, 80, 100, 125mm
Hub: 25 - 2000mm
Betriebsdruck: 0,5 - 10bar
Medium: gefilterte Druckluft, ungeölt
Umgebungstemperatur: -20 - +70°C ohne Signalgeber, -10 - +60°C mit Signalgeber
Signalgeber: optional, elektronisch od. REED
Pneumatikzylinder Serie K ø160 - 200mm
Pneumatik - Zylinder ø160 - 200mm gemäß ISO 15552
Ausführung: doppeltwirkend
Durchmesser: ø160, 200mm
Hub: 25 - 1000mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Pneumatikzylinder Serie KD
Pneumatik - Zylinder ø32 - 200mm gemäß ISO 15552
Ausführung: doppeltwirkend, einfachwirkend
Durchmesser: ø32, 40, 50, 63, 80, 100, 125mm
Hub: 25 - 1000mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Pneumatikzylinder Serie KL
Pneumatik - Zylinder ø32 - 125mm gemäß ISO 15552
Ausführung: doppeltwirkend, einfachwirkend
Durchmesser: ø32, 40, 50, 63, 80, 100, 125mm
Hub: 25 - 1000mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Kompaktzylinder
Kompaktzylinder Serie RP / RM
Kompaktzylinder UNITOP (RP) ISO 21287 (RM)
Ausführung: doppeltwirkend, einfachwirkend
Durchmesser: ø16, 20, 25, 32, 40, 50, 63mm
Hub: 5 - 500mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Kompaktzylinder Serie RO / RN
Kompaktzylinder UNITOP (RO) ISO 21287 (RN) verdrehgesichert
Ausführung: doppeltwirkend, einfachwirkend
Durchmesser: ø16, 20, 25, 32, 40, 50, 63mm
Hub: 5 - 500mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Kompaktzylinder Serie RS
Kompaktzylinder STRONG Befestigungsbohrungen, Zentrierdurchmesser und Kolbenstange gemäß ISO 15552
Ausführung: doppeltwirkend, einfachwirkend
Durchmesser: ø32, 40, 50, 63mm
Hub: 5 - 1000mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Kompaktzylinder Serie RQ
Kompaktzylinder STRONG verdrehgesichert
Ausführung: doppeltwirkend, einfachwirkend
Durchmesser: ø32, 40, 50, 63mm
Hub: 5 - 500mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Kompaktzylinder Serie RV
Kompaktzylinder STRONG mit inegriertem Ventil
Ausführung: doppeltwirkend
Durchmesser: ø32, 40, 50, 63mm
Hub: 125 - 800mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Ovalzylinder
Ovalzylinder Serie OV
Ovalzylinder ø18 - 80mm
Ausführung: doppeltwirkend
Durchmesser: ø18, 25, 32, 40, 50, 63, 80mm
Hub: 10 - 230mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Kurzhubzylinder
Kurzhubzylinder Serie W
Kurzhubzylinder ø12 - 100mm
Ausführung: doppeltwirkend, einfachwirkend
Durchmesser: ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100mm
Hub: 5 - 75mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Kolbenstangenlose Zylinder
Kolbenstangenlose Zylinder Serie S1
Kolbenstangenloser Zylinder ø16 - 50mm
Ausführung: doppeltwirkend
Durchmesser: ø16, 25, 32, 40, 50mm
Hub: ø16 bis 5000mm, ø25 - 50 bis 6000mm
Betriebsdruck: 3 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt (Hub>500 geölt!)
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Kolbenstangenlose Zylinder Serie S5
Kolbenstangenloser Zylinder ø25 - 50mm mit integrierter Führung
Ausführung: doppeltwirkend
Durchmesser: ø25, 32, 40, 50mm
Hub: bis 6000mm
Betriebsdruck: 3 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt (Hub>500 geölt!)
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Kolbenstangenlose Zylinder Serie VL1
Kolbenstangenloser Zylinder ø25 - 50mm mit integr. Führung 90°
Ausführung: doppeltwirkend
Durchmesser: ø25, 32, 40, 50mm
Hub: bis 6000mm
Betriebsdruck: 3 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt (Hub>500 geölt!)
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Teleskopzylinder
Teleskopzylinder Serie RT
Pneumatischer Teleskopzylinder 2 - 3 stufig ø25 - 63mm
Ausführung: doppeltwirkend
Durchmesser: ø25, 32, 40, 50, 63mm
Hub: 100 - 1800mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Teleskopzylinder Serie RW
Pneumatischer Teleskopzylinder mit integriertem Ventil
Ausführung: doppeltwirkend
Durchmesser: ø32, 40, 50, 63mm
Hub: 300 - 1800mm
Betriebsdruck: 1,5 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Magnetschalter: optional
Zylinder Führungseinheiten
Zylinder Führungseinheiten Serie J1
Führungseinheit für Zylinder gemäß ISO 6431 - 6432
Serie M: ø16 - 25mm
Serie K / KD: ø32 - 100mm
Ausführung: doppeltwirkend
Durchmesser: ø16, 25, 32, 40, 50, 63, 80, 100mm
Größe: 16, 25, 32, 40, 50, 63, 80, 100mm
Hub: Serie M 25-500mm; Serie K/KD 25-1000mm
Betriebsdruck: 2- 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Bei Bestellung der Führungseinheit ist der Zylinder inkludiert!

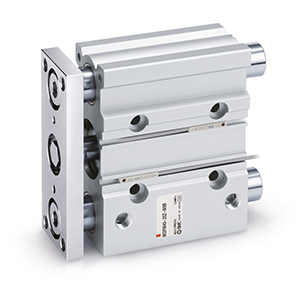

SMC Führungszylinder Serie MGP-Z, verringertes Gewicht
Serie MGPM: Gleitführung
Serie MGPL: Kugelführung
Serie MGPA: Präzisionskugelführung
Ausführung: doppeltwirkend
Durchmesser: ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100mm
Hub: 10 - 400mm
Betriebsdruck: 1,2 - 10bar
Medium: gefilterte Druckluft, ungeölt
Umgebungstemperatur: -10 - +60°C
Zylinder Führungseinheiten Serie J3
Führungseinheit für kolbenstangenlose Zylinder der
Serie S1 ø25 - 50mm
Ausführung: doppeltwirkend
Durchmesser: ø25, 32, 40, 50mm
Größe: 40, 50, 63, 80
Hub: bis 800mm
Betriebsdruck: 3 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Bei Bestellung der Führungseinheit ist der Zylinder inkludiert!
Zylinder Führungseinheiten Serie J5
Führungseinheit für Kurzhubzylinder der Serie W ø20 - 80mm
Ausführung: doppeltwirkend
Durchmesser: ø25, 32, 40, 50, 63, 80, 100mm
Größe: 20, 25, 32, 40, 50, 63, 80mm
Hub: 5 - 75mm
Betriebsdruck: 2 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Zylinder Führungseinheiten Serie J64RS
Führungseinheit für Kompaktzylinder der Serie RS ø32 - 63mm
Ausführung: doppeltwirkend
Durchmesser: ø32, 40, 50, 63mm
Größe: 32, 40, 50, 63mm
Hub: 15 - 800mm
Betriebsdruck: 2 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Zylinder Führungseinheiten Serie J64RT2
Führungseinheit für 2 stufige Teleskopzylinder der
Serie RT2 ø32 - 63mm
Ausführung: doppeltwirkend
Durchmesser: ø32, 40, 50, 63mm
Größe: 32, 40, 50, 63mm
Hub: 120 - 1200mm
Betriebsdruck: 2 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Zylinder Führungseinheiten Serie J65
Führungseinheit für Kompaktzylinder der Serie RP ø25mm
Ausführung: doppeltwirkend
Durchmesser: ø25mm
Größe: 25mm
Hub: 5 - 200mm
Betriebsdruck: 2 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Zylinder Führungseinheiten Serie JL
Geführter Kompaktzylinder ø12 - 63mm
Ausführung: doppeltwirkend
Durchmesser: ø12, 16, 20, 25, 32, 40, 50, 63mm
Hub: 10 - 200mm
Anschlüsse: M5, G1/8'', G1/4''
Betriebsdruck: 1 - 10bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -5 - +60°C
Magnetschalter: optional
Zylinder mit Feststelleinheiten
Zylinder mit Feststelleinheit Serie L1-N
Feststelleinheit für ø16 - 125mm Zylinder
(Kolbenstange ø6 - 32mm)
Durchmesser Zylinder: ø16 - 125mm
Betriebsdruck: 4 - 10bar
Freigaberuck: 4bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Nur für verchromte Kolbenstangen verwenden!
Unempfindlich gegen verschmutzte bzw. ölige Kolbenstangen.
Federschließend, d.h. Druckluft (min. 4bar) zum Öffnen.
Zylinder mit Feststelleinheit Serie L6
Feststelleinheit für kolbenstangenlose Zylinder ø25 - 50mm
Durchmesser Zylinder: ø25 - 50mm
Betriebsdruck: 4,5 - 10bar
Freigaberuck: 4,5bar
Medium: gefilterte Druckluft, geölt oder ungeölt
Umgebungstemperatur: -20 - +80°C
Hält Last in beiden Richtungen.
Kann auf beiden Seiten des Schlittens montiert werden.
Zylinder mit Feststelleinheit Serie NFZ 160/200
Zylinder gemäß ISO15552 ø160 - 200mm
mit integrierter Feststelleinheit
Durchmesser Kolbenstange: ø32 - 63mm
Hub: max. 1200mm
Betriebsdruck: 3 - 10bar
Freigabedruck: 3bar
Medium: gefilterte Druckluft 30µm
Umgebungstemperatur: -10 - +70°C
Magnetschalter: optional
Haltekraft an der Kolbenstange 3x größer als Schubkraft des Zylinders bei 6bar.
Federschließend, d.h. Druckluft (min. 3bar) zum Öffnen.
