Schlauchquetschventile

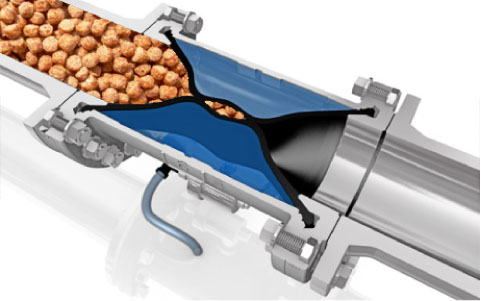

Funktionsweise
Die im Ventilgehäuse verankerte, hochelastische Schlauchmanschette ist vom sogenannten Steuerraum umgeben. Wird dieser Raum durch Druckluft beaufschlagt, verformt sich die zuerst runde Schlauch-manschette, wird oval und legt sich dann in einer vorgegebenen Lage flach zusammen. Das Quetschventil ist nun geschlossen, solange der Steuerdruck anhält.
Wird der Steuerraum entlüftet, öffnet sich die Schlauchmanschette durch die eigene Rückstellkraft und unter Mithilfe des Mediumdrucks wieder zum runden, vollen Querschnitt.
Bei einem Steuerdruck, um ca. 2,5 bar höher als der Mediumsdruck, schliesst das Quetschventil gasförmige, flüssige, pastöse oder pulverartige Medien dicht ab. Allfällige Festkörper werden von der hochelastischen Schlauchmanschette umschlossen. Ein gasdichtes Schliessen ist jedoch nicht gewährleistet, wenn das Durchflussmedium vorwiegend aus Grobteilen besteht.
Pneumatische Schlauchquetschventile

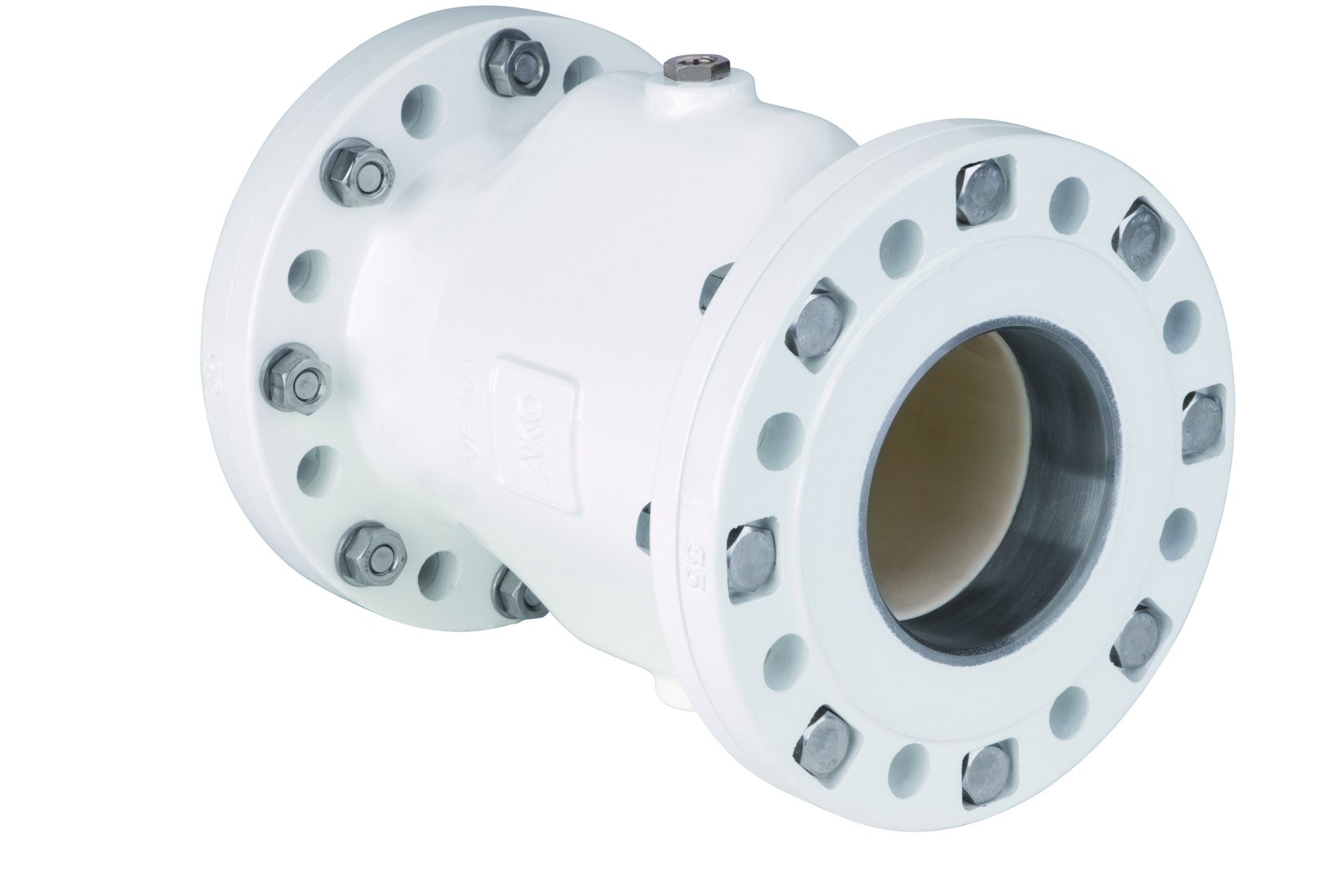

Serie VF
Pneumatisches Schlauchquetschventil mit Flanschanschluss
Technische Eigenschaften "Serie VF"
| Anschluss | Flanschanschluss DN40 - DN250 PN10 |
| Gehäuse | Aluminium |
| Edelstahl | |
| Stahl (DN250) | |
| Flansche | Aluminium |
| Aluminium mit Edelstahl-/Stahlbuchse | |
| Aluminium mit Innengewinde (bis DN100) | |
| Aluminium mit Flanschmanschette | |
| Stahl (DN250) | |

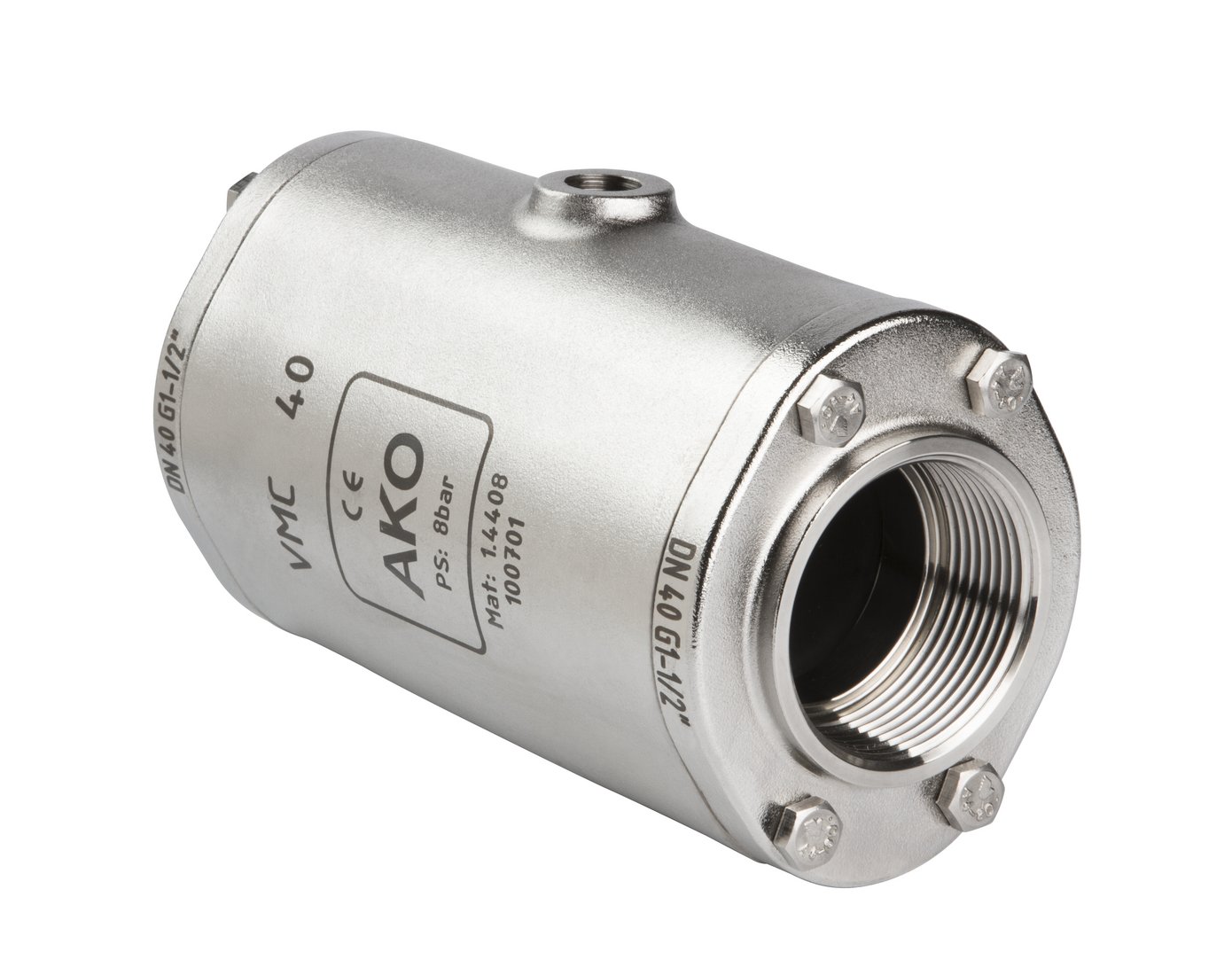

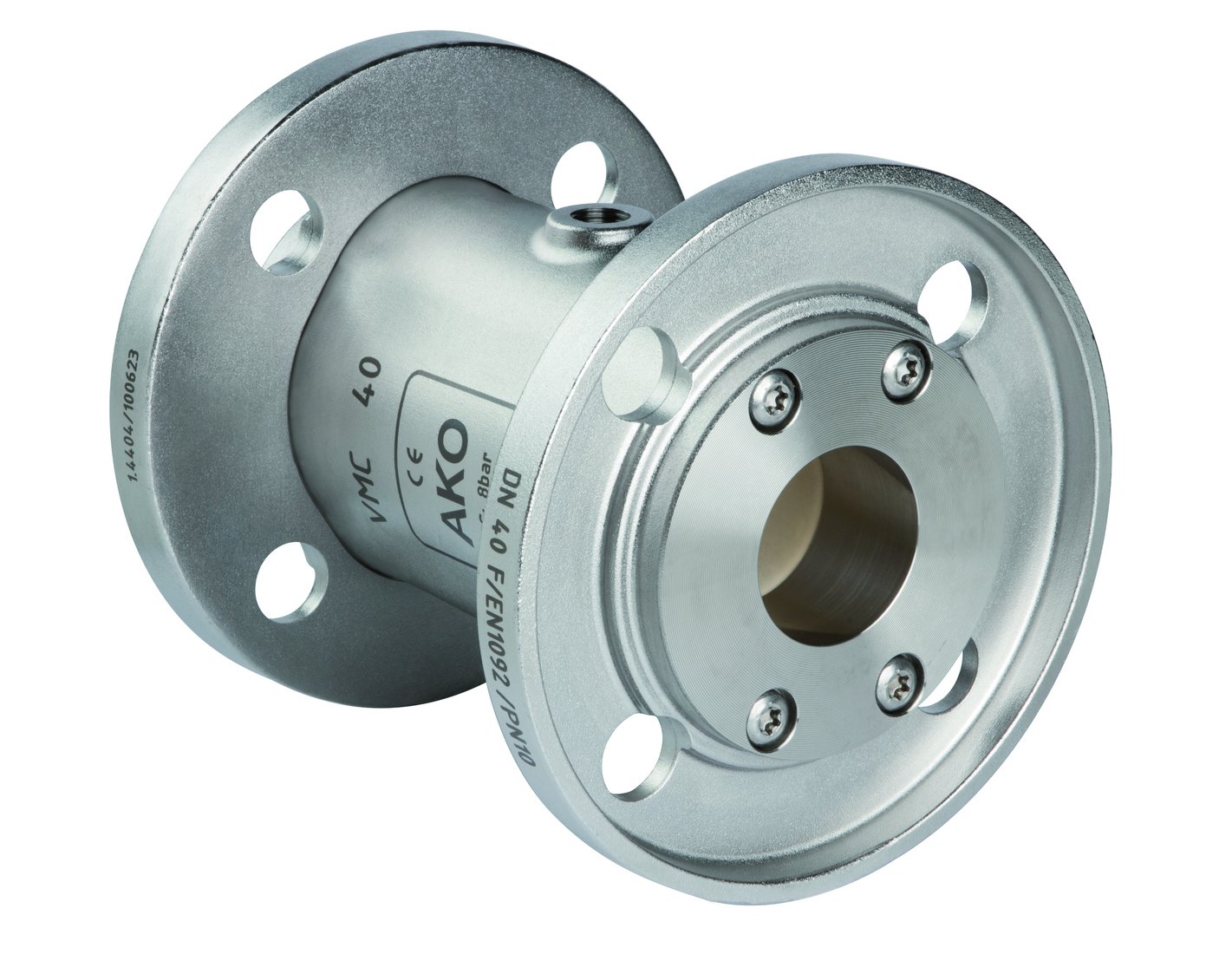

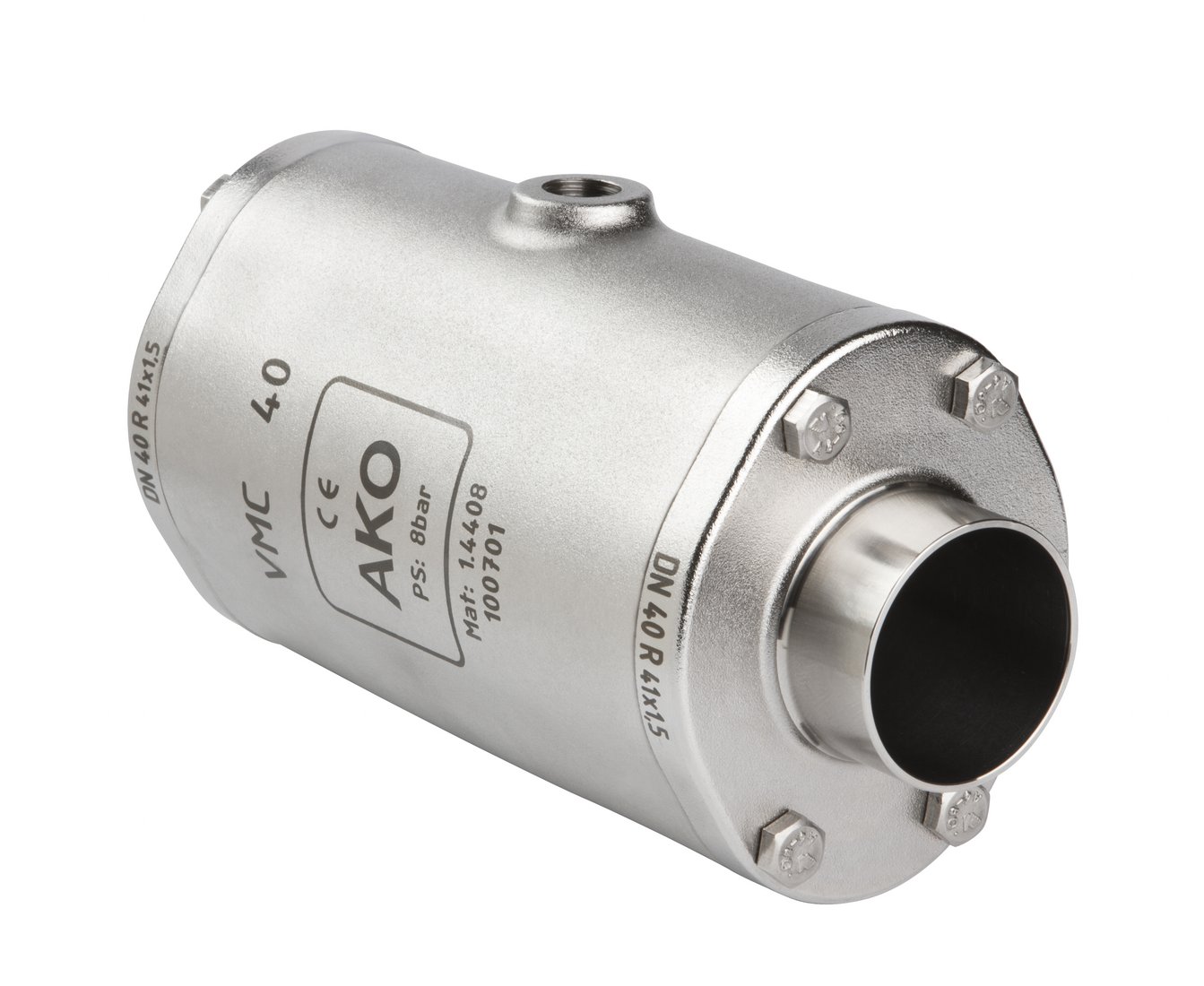

Serie VMC
Pneumatisches Schlauchquetschventil, Baukastensystem
Technische Eigenschaften "Serie VMC"
| Anschluss | Flanschanschluss DN25 - 100 nach DIN EN 1092-1 PN10/16 |
| Flanschanschluss DN40 - 100 nach ANSI B 16.5 / 150 | |
| Innengewindeanschluss G3/8'' - G4'' nach DIN EN ISO 228 | |
| Innengewindeanschluss 3/8'' - 4'' NPT nach ANSI/ASME B1.20.1 | |
| Tri-Clamp DN10 - 100 nach DIN 32676 Reihe A | |
| Tri-Clamp DN10 - 100 nach DIN 32676 Reihe C | |
| Anschweißenden nach DIN 11850 Reihe 2 | |
| Anschweißenden nach ASTM A554 | |
| Milchgewindestutzen DN10 - 100 nach DIN 11851 | |
| Gehäuse | Aluminium AlSi10Mg |
| Edelstahl 1.4408 | |
| POM | |
| Gewindedeckel/Flansche | Edelstahl 1.4404 |
| POM | |

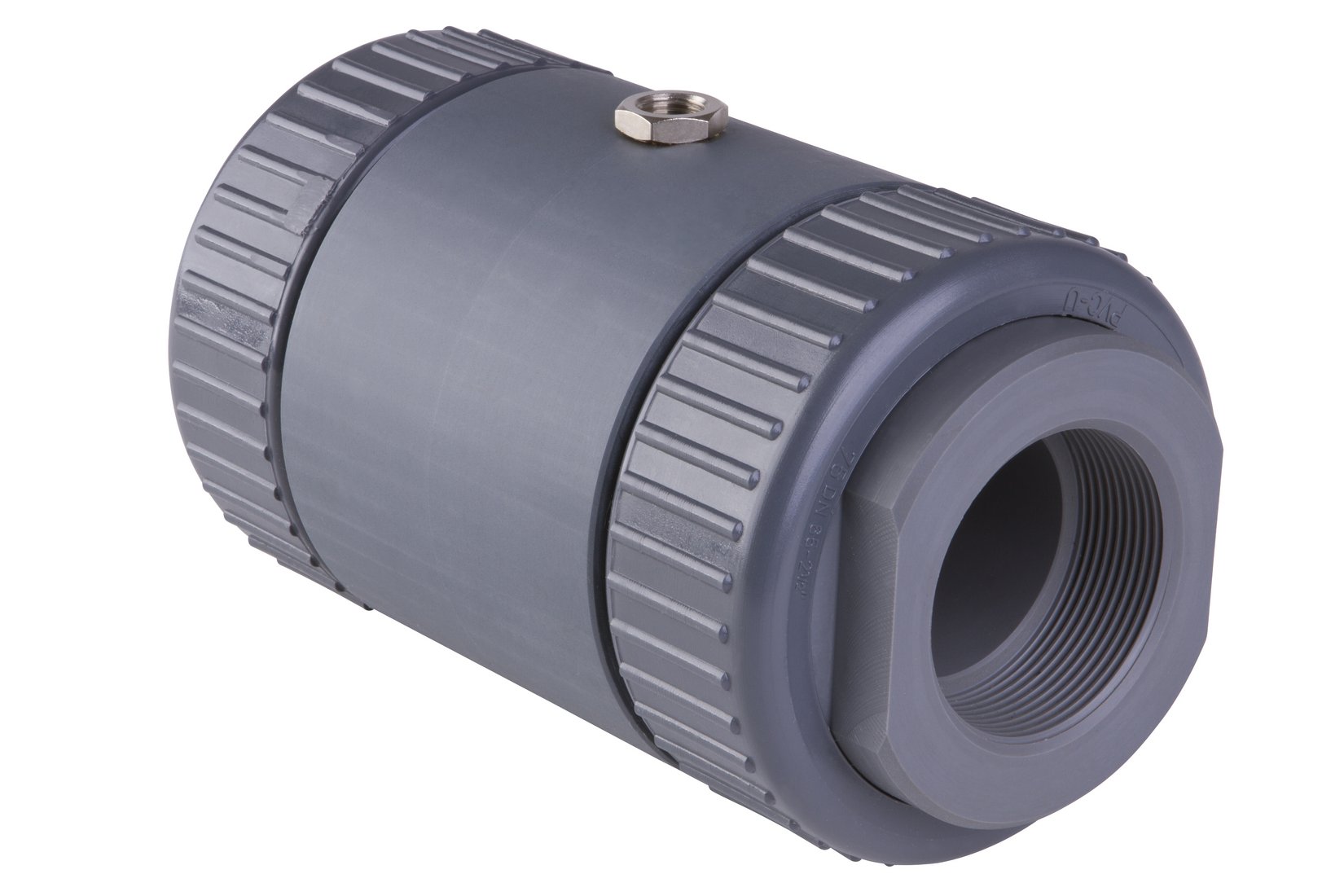

Serie VM
Pneumatisches Schlauchquetschventil mit Muffenanschluss
Technische Eigenschaften "SerieVM"
| Anschluss | Innengewinde G3/8'' - G2'' |
| Gehäuse | PVC |
| Edelstahl auf Anfrage | |
| Aluminium auf Anfrage | |
| Muffe | PVC |
| Edelstahl auf Anfrage | |
| POM auf Anfrage | |

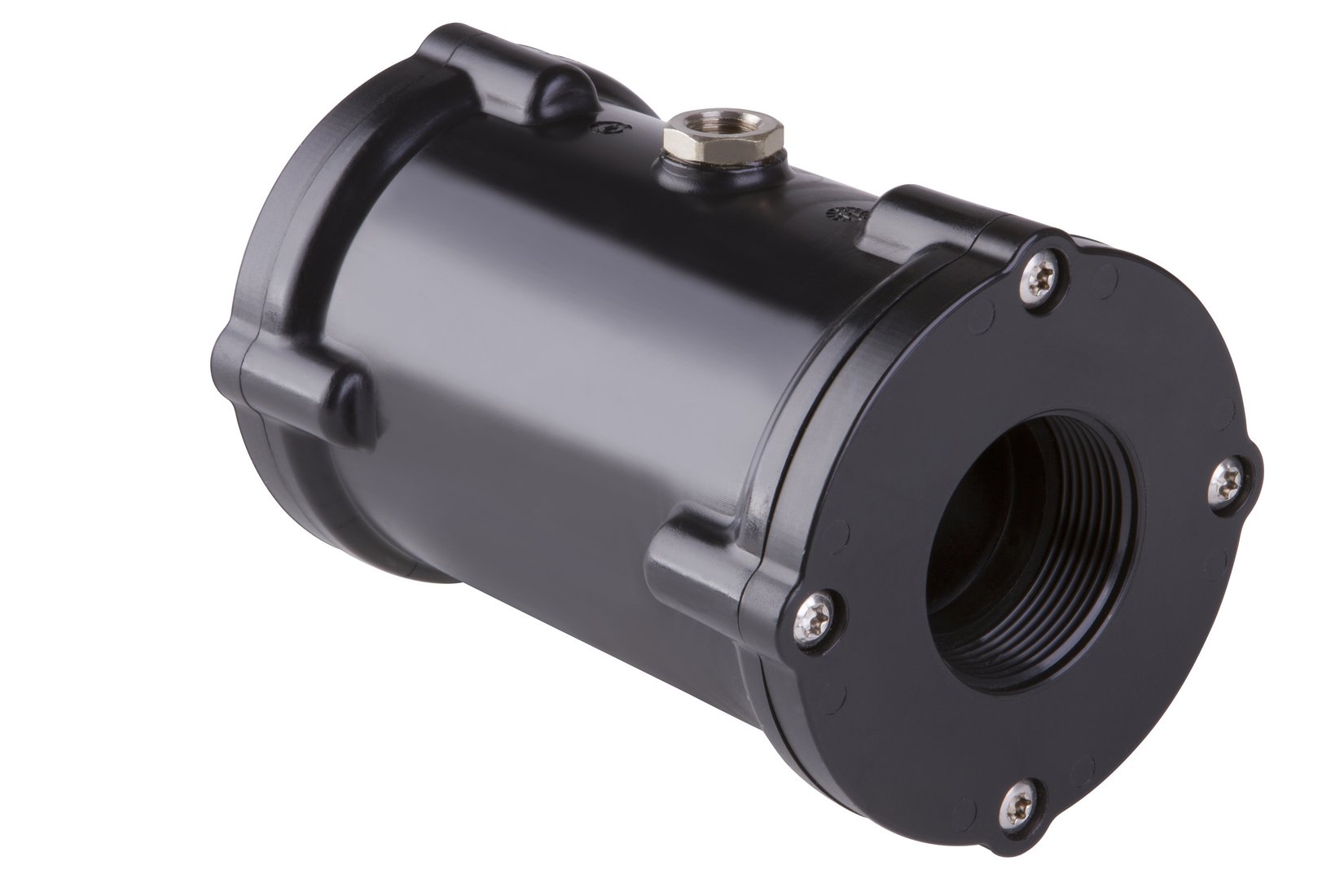

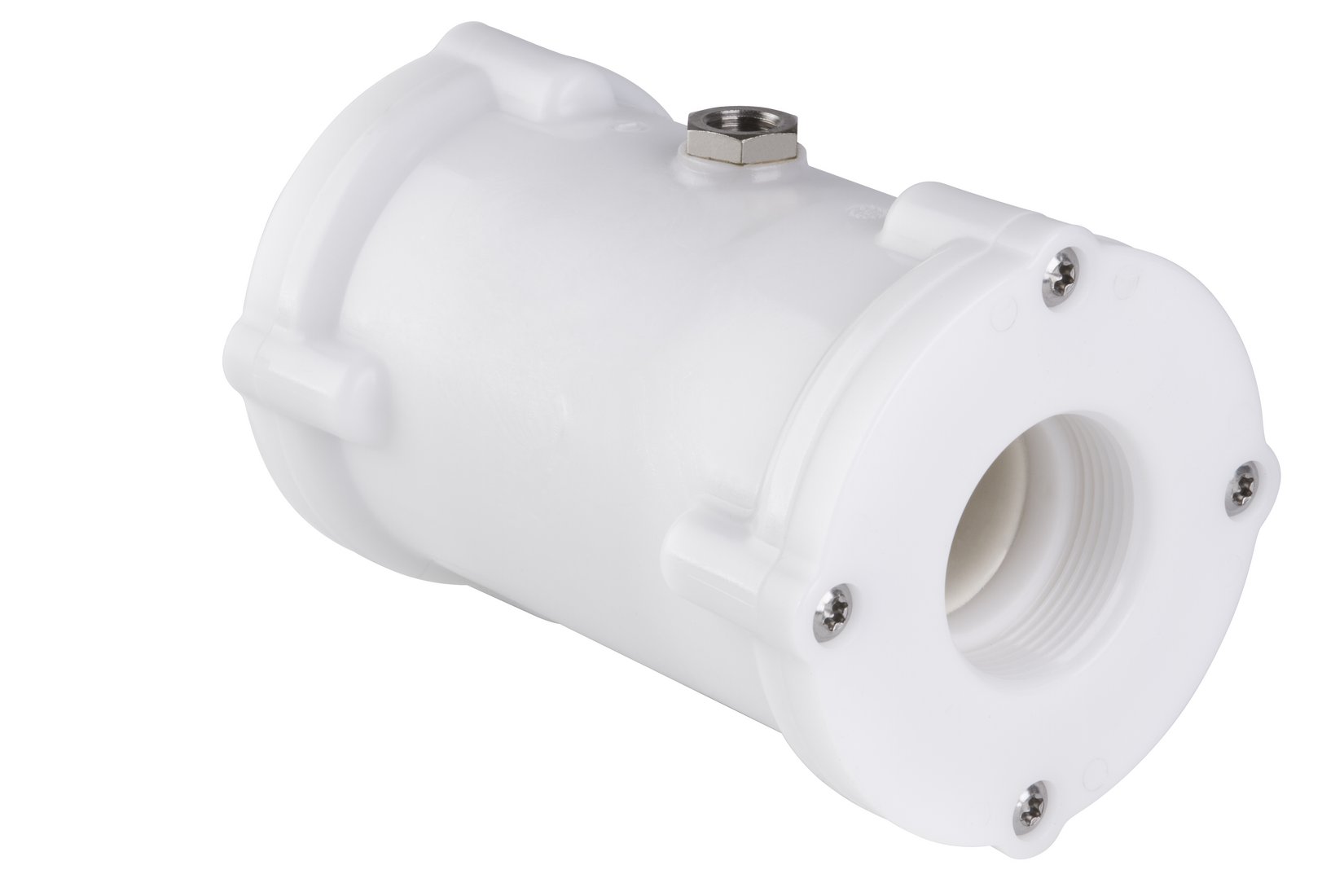

Serie VMP
Kompaktes pneumatisches Schlauchquetschventil mit Innengewindeanschluss
Technische Eigenschaften "Serie VMP"
| Anschluss | Innengewinde G3/8'' - G2'' |
| NPT auf Anfrage | |
| Gehäuse | POM natur |
| POM schwarz | |
| POM leitfähig | |
| Gewindedeckel | POM natur |
| POM schwarz | |
| POM leitfähig | |
| 1.4404 (DN10 + DN15) | |

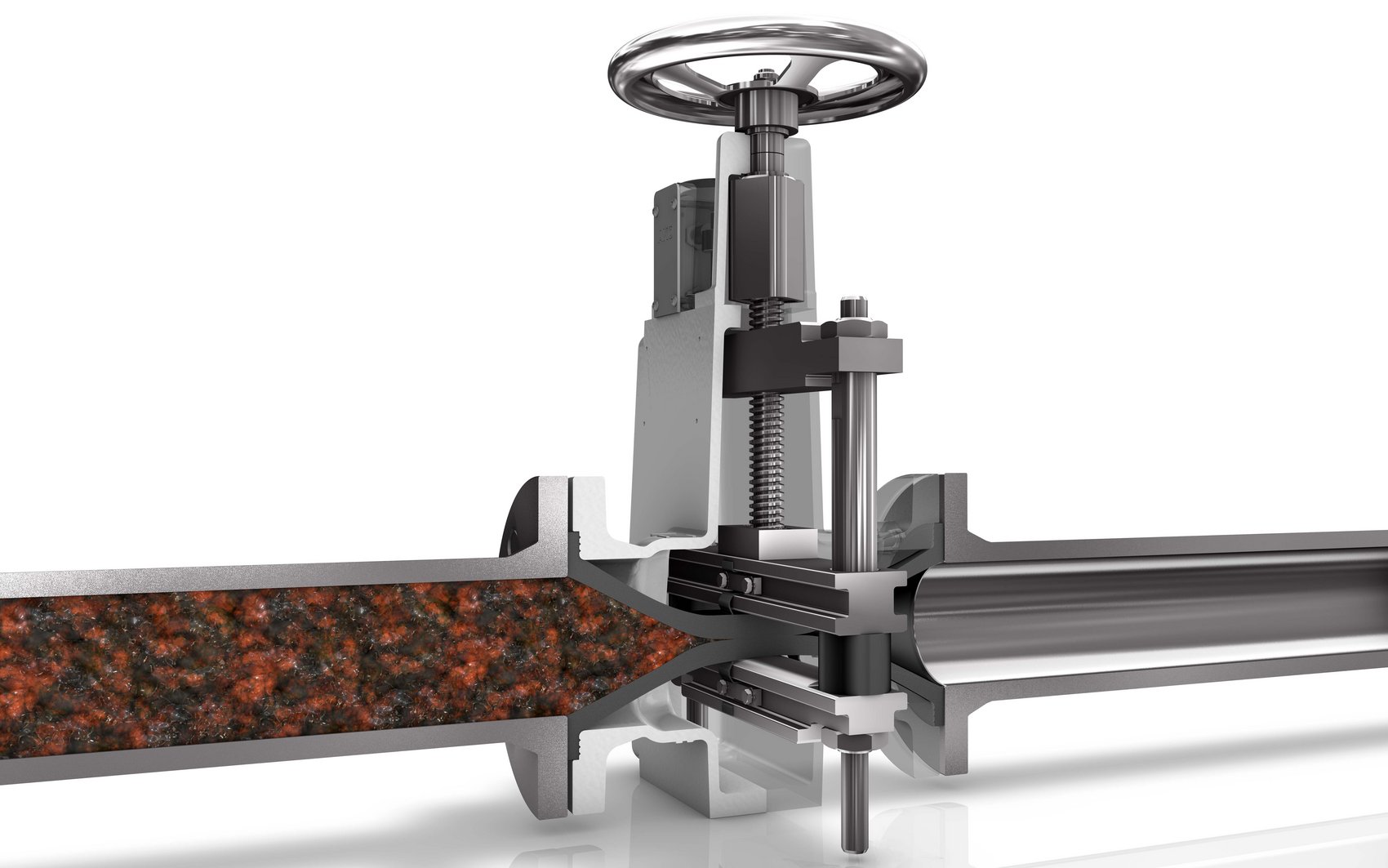

Mechanische Schlauchquetschventile

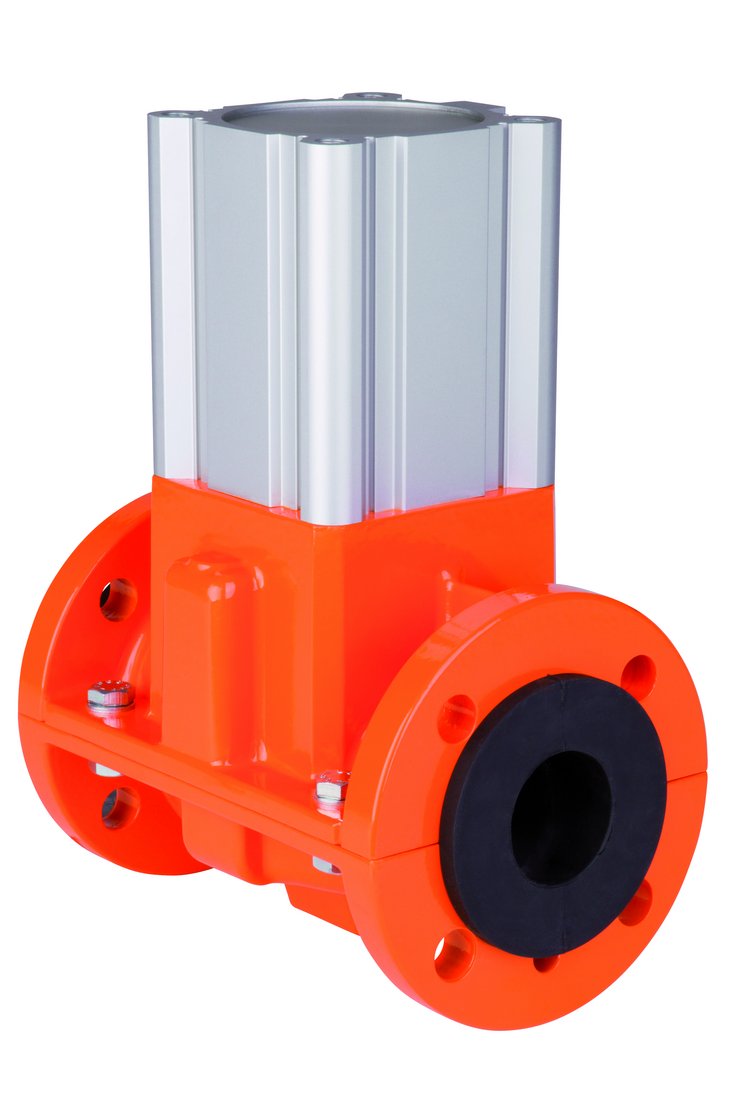

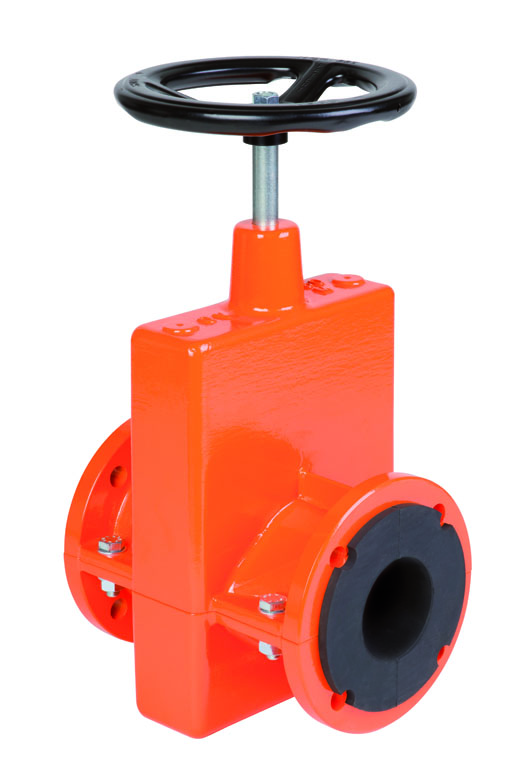

Serie OV
Mechanisches Schlauchquetschventil mit Flanschanschluss
Technische Eigenschaften "Serie OV"
| Anschluss | DN15 - 250 PN10/16 nach UNI 2223 |
| Gehäuse | Aluminium |
