Kompakt - Ventile

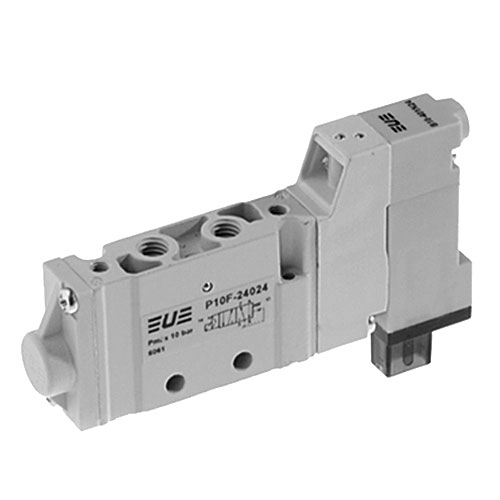

Serie P10

10mm - Kompakt - Ventile

P10F Ventilkörper mit Gewinde

P10B Grundplattenmontage

Technische Eigenschaften "Serie P10"

Umgebungstemperatur

-5 - +50°C

Mediumstemperatur

max. 50°C

Medium

gefilterte Druckluft 50µm, geölt oder ungeölt

System

Schieberprinzip

Ausführung

3/2+3/2, 5/2, 5/3

Betriebsdruck

elektrisch gesteuert max. 9bar



pneumatisch gesteuert max. 10bar

Ansteuerung

indirekt elektropneumatisch, pneumatisch

Rückstellung

mechanische Feder, pneumatisch unterstützte mechanische Feder, pneumatisch, elektrisch

Anschlüsse

P10F: M5, M7



P10B: M5, M7, Schlauch ø4mm

Durchflussrate (Nl/min)

3/2+3/2 = 250



5/2 = 310



5/3 = 230

Datenblatt

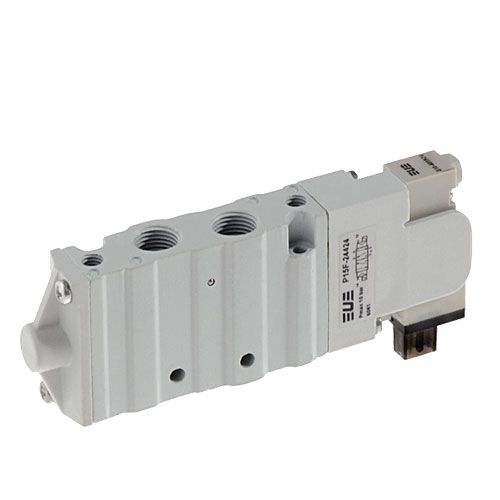

Serie P15

15mm - Kompakt - Ventile

P15F Ventilkörper mit Gewinde

P15B Grundplattenmontage

Technische Eigenschaften "Serie P15"

Umgebungstemperatur

-5 - +50°C

Mediumstemperatur

max. 50°C

Medium

gefilterte Druckluft 10µm, geölt oder ungeölt

System

Schieberprinzip

Ausführung

3/2+3/2, 5/2, 5/3

Betriebsdruck

elektrisch gesteuert max. 9bar



pneumatisch gesteuert max. 10bar

Ansteuerung

indirekt elektropneumatisch, pneumatisch

Rückstellung

mechanische Feder, pneumatisch unterstützte mechanische Feder

Anschlüsse

P15F: G1/8''



P15B: G1/8'', Schlauch ø4, 6, 8mm

Durchflussrate (Nl/min)

3/2+3/2 = 720



5/2 = 800



5/3 = 720

Datenblatt
