Schieber - Ventile

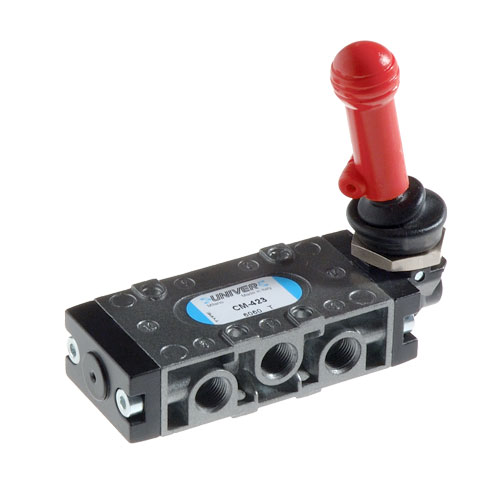

Ventile Serie CL / CM
Universal-Ventile mit Gewinde 3/2 - 5/2 - 5/3
Technische Eigenschaften "Serie CL / CM"
| Umgebungstemperatur | -10 - +45°C |
| Mediumstemperatur | max. 50°C |
| Medium | gefilterte Druckluft 50µm, geölt oder ungeölt |
| System | Schieberprinzip |
| Ausführung | 3/2 NC, 3/2 NO, 3/2 NC-NO, 5/2, 5/3 |
| Betriebsdruck | max. 10bar |
| Ansteuerung | indirekt elektropneumatisch, pneumatisch, händisch, mechanisch |
| Rückstellung | pneumatische Feder, mechanische Feder |
| Anschlüsse | G1/8'', G1/4'' |
| Nenndurchmesser (mm) | G1/8''= 6,5; G1/4''= 8,5 |
| Durchflussrate (Nl/min) | G1/8''= 890; G1/4''= 1480 |
Ventile Serie E-15
5/2 - M5 - Ventil mechanisch oder händisch betätigt
Technische Eigenschaften "Serie E-15"
| Umgebungstemperatur | -10 - +45°C |
| Mediumstemperatur | -20 - +50°C |
| Medium | gefilterte Druckluft 10µm, geölt oder ungeölt |
| System | Schieberprinzip |
| Ausführung | 5/2 |
| Betriebsdruck | max. 9bar |
| Ansteuerung | händisch, mechanisch |
| Rückstellung | mechanische Feder |
| Anschlüsse | M5 |
| Nenndurchmesser (mm) | 2 |
| Durchflussrate (Nl/min) | 150 |

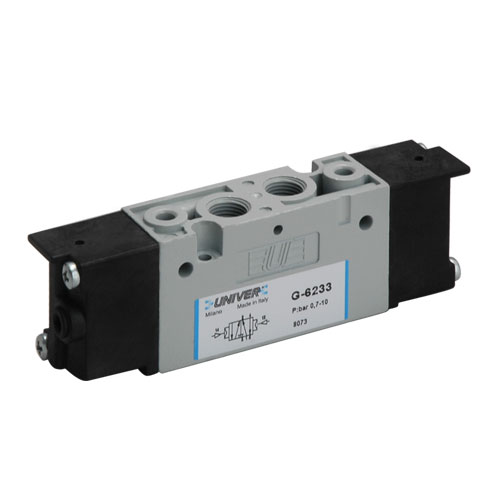

Ventile Serie G6
20mm - G1/8'' - Ventile und Magnetventile
Technische Eigenschaften "Serie G6"
| Umgebungstemperatur | -20 - +50°C |
| Mediumstemperatur | max. 50°C |
| Medium | gefilterte Druckluft 50µm, geölt oder ungeölt |
| System | Schieberprinzip |
| Ausführung | 3/2+3/2, 5/2, 5/3 |
| Betriebsdruck | 1,5 - 9bar |
| Ansteuerung | indirekt elektropneumatisch, pneumatisch |
| Rückstellung | mechanische Feder, pneumatisch unterstützte mechanische Feder |
| Anschlüsse | G1/8'' |
| Nenndurchmesser (mm) | 5 |
| Durchflussrate (Nl/min) | 670 - 770 |
Ventile Serie GL6
20mm - G1/8'' - Ventile und Magnetventile für Grundplattenmontage
Technische Eigenschaften "Serie GL6"
| Umgebungstemperatur | -20 - +50°C |
| Mediumstemperatur | max. 50°C |
| Medium | gefilterte Druckluft 50µm, geölt oder ungeölt |
| System | Schieberprinzip |
| Ausführung | 3/2+3/2, 5/2, 5/3 |
| Betriebsdruck | 1,5 - 9bar |
| Ansteuerung | indirekt elektropneumatisch, pneumatisch |
| Rückstellung | mechanische Feder, pneumatisch unterstützte mechanische Feder |
| Anschlüsse | Grundplattenmontage |
| Nenndurchmesser (mm) | 5 |
| Durchflussrate (Nl/min) | siehe Datenblatt! |

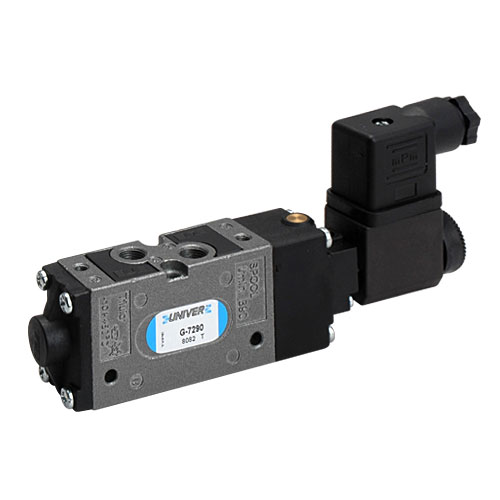

Ventile Serie G7
26mm - G1/8'' - Ventile und Magnetventile
Technische Eigenschaften "Serie G7"
| Umgebungstemperatur | -10 - +45°C |
| Mediumstemperatur | max. 50°C |
| Medium | gefilterte Druckluft 50µm, geölt oder ungeölt |
| System | Schieberprinzip |
| Ausführung | 5/2, 5/3 |
| Betriebsdruck | max. 10bar |
| Ansteuerung | indirekt elektropneumatisch, pneumatisch |
| Rückstellung | mechanische Feder, pneumatisch unterstützte mechanische Feder |
| Anschlüsse | G1/8'' |
| Nenndurchmesser (mm) | 6 |
| Durchflussrate (Nl/min) | 860 |

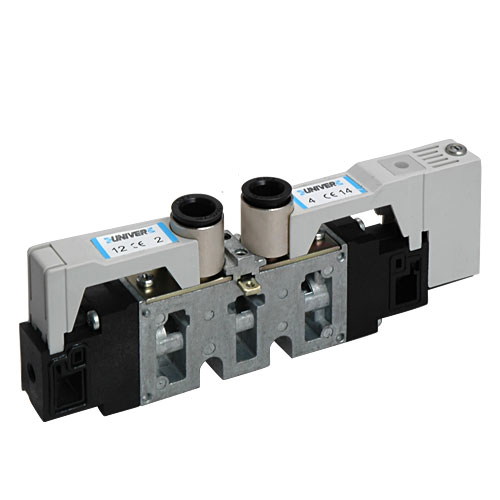

Ventile Serie PS
COMBOBOX - Ventile
Technische Eigenschaften "Serie PS"
| Umgebungstemperatur | -15 - +50°C |
| Mediumstemperatur | max. 50°C |
| Medium | gefilterte Druckluft 10µm, geölt oder ungeölt |
| System | Schieberprinzip |
| Ausführung | 3/2+3/2, 5/2, 5/3 |
| Betriebsdruck | elektrisch gesteuert max. 9bar |
| pneumatisch gesteuert max. 10bar | |
| Ansteuerung | indirekt elektropneumatisch, pneumatisch |
| Rückstellung | mechanische Feder, pneumatisch unterstützte mechanische Feder |
| Anschlüsse | Schlauch ø4, 6, 8mm |
| Nenndurchmesser (mm) | 6 |
| Durchflussrate (Nl/min) | siehe Datenblatt! |
