Niederdruck Kugelhähne
Niederdruckkugelhähne bis 16bar

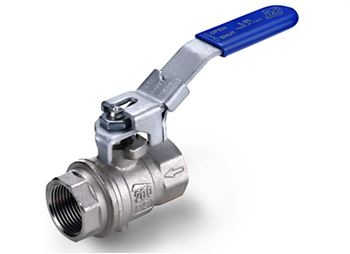

2 Wege Messingkugelhahn S.93
mit gefasster Entlüftung
Nur in geschlossener Position absperrbar.
Anschluss: zyl. Innengewinde 1/4" - 2" gemäß EN 10226-1, ISO 228
kon. Innengewinde 1/4'' - 2'' gemäß ISO 7/1
kon. Innengewinde 1/4'' - 2'' NPT
Dichtungen: PTFE
Betriebstemperatur: -10°C / +100°C
Betriebsdruck: PN14
Entlüftung: 1/4'' - 1'' M5; 1 1/4'' - 2'' G1/4''

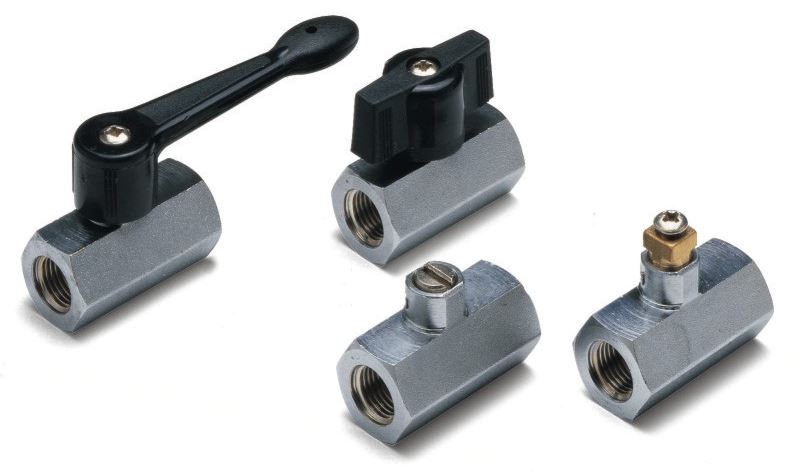

2 Wege Mini - Messingkugelhahn S.34
Anschluss: zyl. Innengewinde 1/8" - 1/2" gemäß ISO 228
kon. Innengewinde 1/8'' - 1/2'' NPT
Dichtungen: PTFE
Betriebstemperatur: -20°C / +90°C
Betriebsdruck: PN15

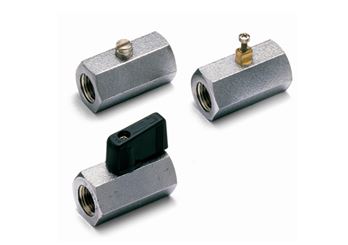

2 Wege Mini - Messingkugelhahn S.35
Anschluss: zyl. Innengewinde 1/8" - 1/2" gemäß ISO 228
kon. Innengewinde 1/8'' - 1/2'' NPT
Dichtungen: PTFE
Betriebstemperatur: -20°C / +90°C (+120°C siehe Datenblatt!)
Betriebsdruck: PN30
2 Wege Mini - Motorkugelhahn ERM2
Anschluss: Innengewinde 1/4'' - 1'', bis 10 bar, Messing - und Edelstahlausführung, voller Durchgang (1'' reduziert), mit elektrischem Antrieb Schutzart IP67, kleine Bauform, kurze Stellzeit (5-7 sec.)
2 Wege Messingkugelhahn S.6400LT
mit Kopfflansch nach ISO 5211
"Low Torque" - Ausführung

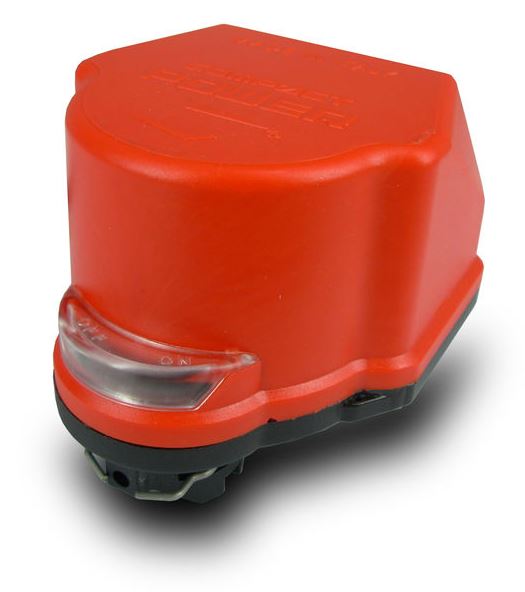

Automatisierbar mit Antrieb Compact Power CP.
Anschluss: Innengewinde 1" - 2" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -20°C / +170°C
Betriebsdruck: PN16 (Gehäuse PN40)

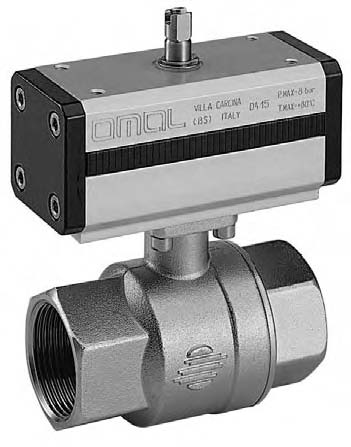

2 Wege Messingkugelhahn V100
Anschluss: Innengewinde 3/8" - 2", voller Durchgang mit doppelwirkendem oder federrückstellendem pneumatischem Antrieb, 16 bar max.

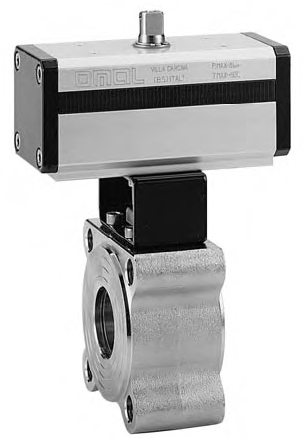

2 Wege Flanschkugelhahn Messing V115
Anschluss: Flansch DN15 - DN50, voller Durchgang mit doppelwirkendem oder federrückstellendem pneumatischem Antrieb, 16 bar max.
Datenblatt D115

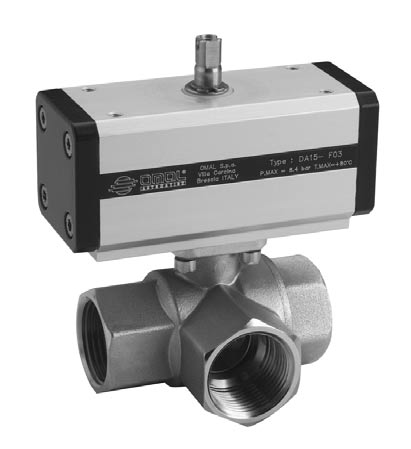

3 Wege Messingkugelhahn V153
Anschluss: Innengewinde 3/8" - 2", Verteilerkugelhahn mit "L" Bohrung, voller Durchgang mit doppelwirkendem oder federrückstellendem pneumatischem Antrieb, 16 bar max.
Niederdruckkugelhähne bis 40bar

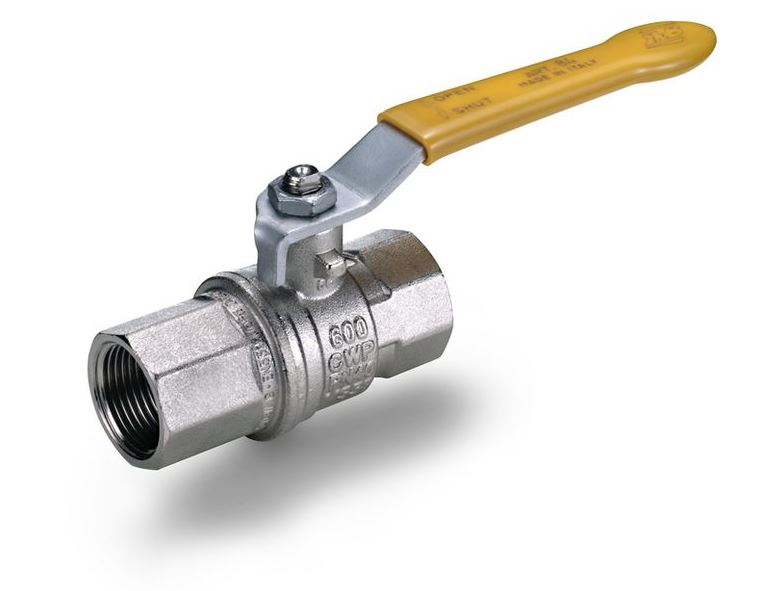

2 Wege Messingkugelhahn K.84
voller Durchgang
Für brennbare Gase und Trinkwasser zugelassen.
Anschluss: Innengewinde 1/4" - 2" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -40°C / +170°C
Betriebsdruck: PN40
Bei Betrieb mit brennbaren Gasen:
Betriebstemperatur: -20°C / +60°C
Betriebsdruck: PN5
Bei Betrieb mit Trinkwasser:
Betriebstemperatur: 0°C / +65°C
Betriebsdruck: PN10

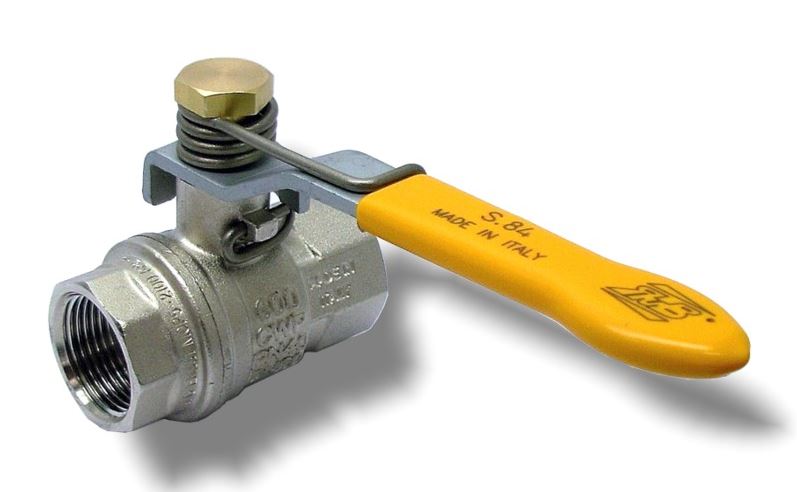

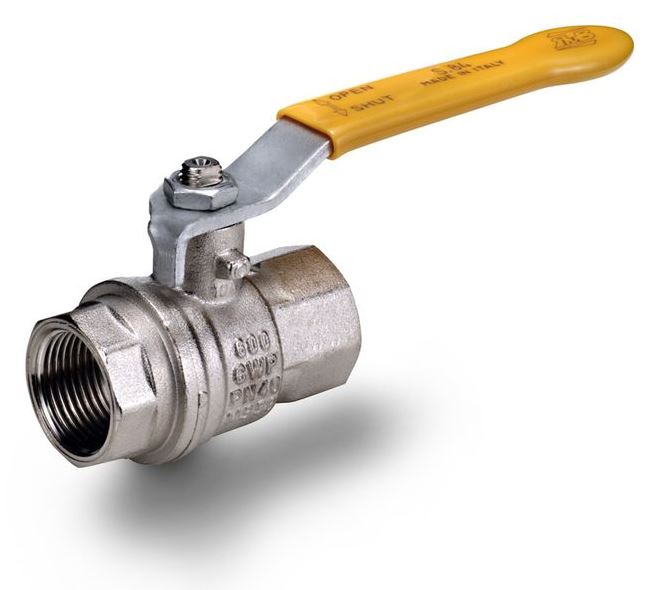

2 Wege Messingkugelhahn S.84 EN331 GW
voller Durchgang
Für brennbare Gase und Trinkwasser zugelassen.
Mit Federrückstellung erhältlich (S.84EMR).
Anschluss: Innengewinde 1/4" - 2" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -40°C / +170°C
Betriebsdruck: PN40
Bei Betrieb mit brennbaren Gasen:
Betriebstemperatur: -20°C / +60°C
Betriebsdruck: PN5
Bei Betrieb mit Trinkwasser:
Betriebstemperatur: 0°C / +65°C
Betriebsdruck: PN10

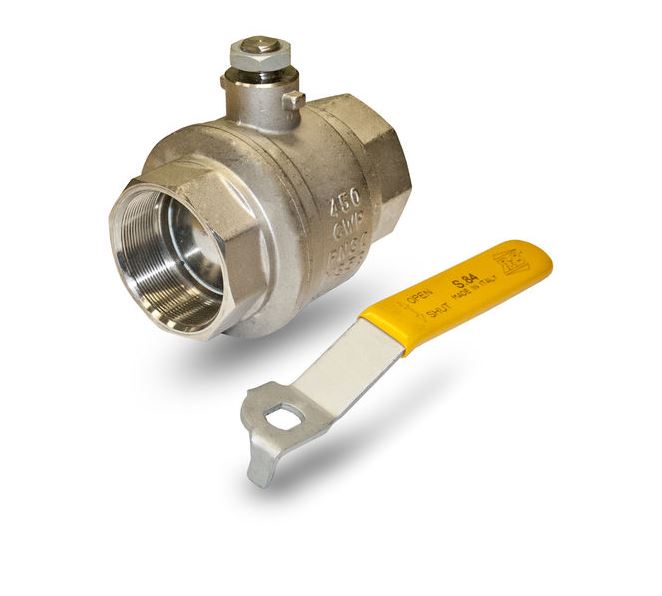

2 Wege Messingkugelhahn S.84 EN331
voller Durchgang
Für brennbare Gase zugelassen.
Anschluss: Innengewinde 2 1/2" - 4" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -40°C / +170°C
Betriebsdruck: PN30
Bei Betrieb mit brennbaren Gasen:
Betriebstemperatur: -20°C / +60°C
Betriebsdruck: PN5
2 Wege Messingkugelhahn S.84 BSPT
voller Durchgang
Für brennbare Gase zugelassen.
Anschluss: Innengewinde 1/4" - 4" gemäß ISO7/1
Dichtungen: PTFE
Betriebstemperatur: -40°C / +170°C
Betriebsdruck: 1/4'' - 2'' PN40; 2 1/2'' - 4'' PN30
Bei Betrieb mit brennbaren Gasen:
Betriebstemperatur: -20°C / +60°C
Betriebsdruck: PN5

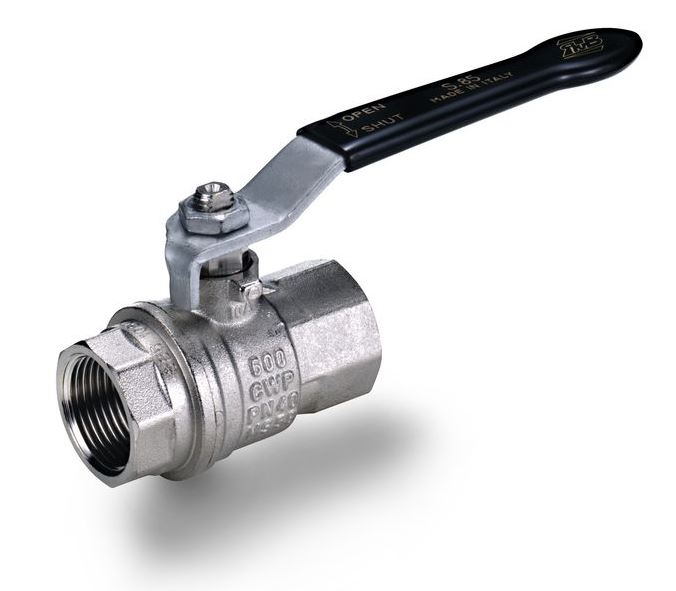

2 Wege Messingkugelhahn S.85
voller Durchgang
Anschluss: Innengewinde 1/4" - 2" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -40°C / +170°C
Betriebsdruck: PN40

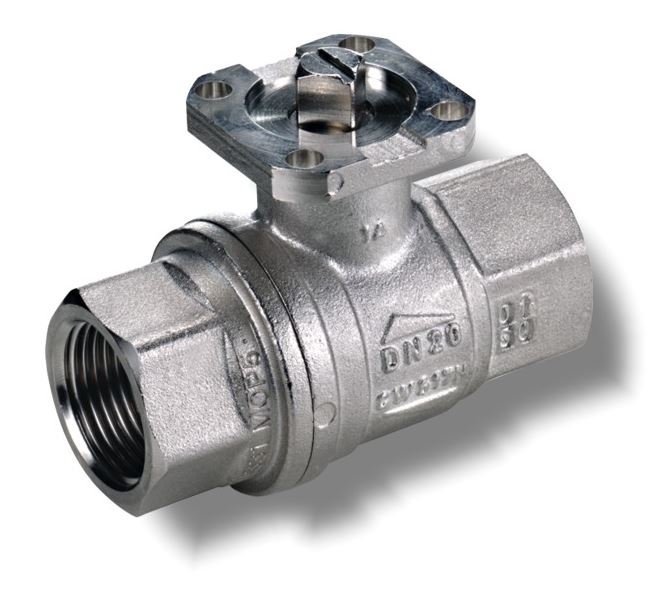

2 Wege Messingkugelhahn S.6400
mit Kopfflansch nach ISO 5211
Für brennbare Gase zugelassen.
Automatisierbar mit Antrieb Compact Power CP.
Anschluss: Innengewinde 1/4" - 4" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -20°C / +170°C
Betriebsdruck: 1/4'' - 2'' PN40; 2 1/2'' - 4'' PN30
Bei Betrieb mit brennbaren Gasen:
Betriebstemperatur: -20°C / +60°C
Betriebsdruck: PN5
Datenblatt S.6400 (folgt in Kürze)

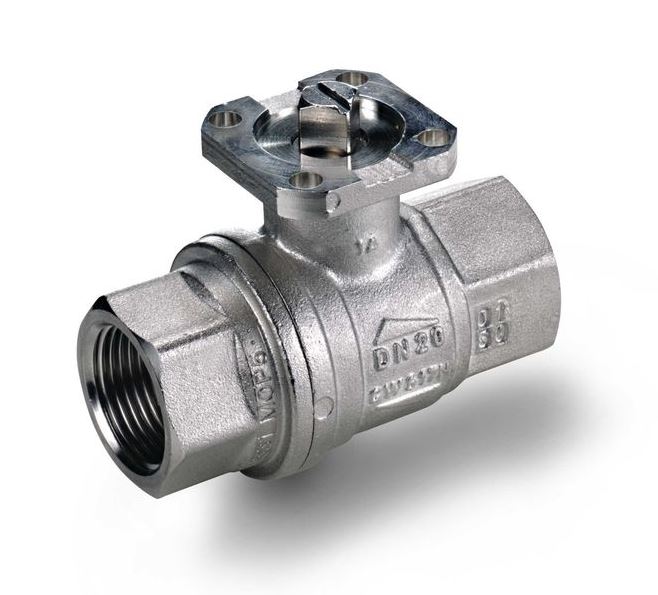

2 Wege Messingkugelhahn K.6405
mit Kopfflansch nach ISO 5211
DVGW - Zulassung
Für brennbare Gase zugelassen.
Automatisierbar mit Antrieb Compact Power CP.
Anschluss: Innengewinde 1/2" - 2" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -40°C / +170°C
Betriebsdruck: PN40
Bei Betrieb mit brennbaren Gasen:
Betriebstemperatur: -20°C / +60°C
Betriebsdruck: PN5
Datenblatt K.6405 (folgt in Kürze)

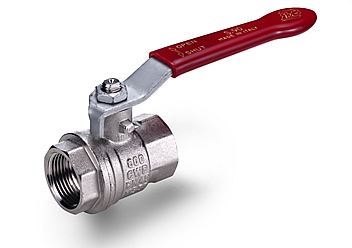

2 Wege Messingkugelhahn S.90
Universal - Kugelhahn
für allgemeine Anwendungen
Anschluss: 1/4" - 4" innen/innen; außen/außen; innen/außen
Dichtungen: PTFE
Betriebstemperatur: -40°C / +170°C
Betriebsdruck: 1/4'' - 2'' PN40; 2 1/2'' - 4'' PN30

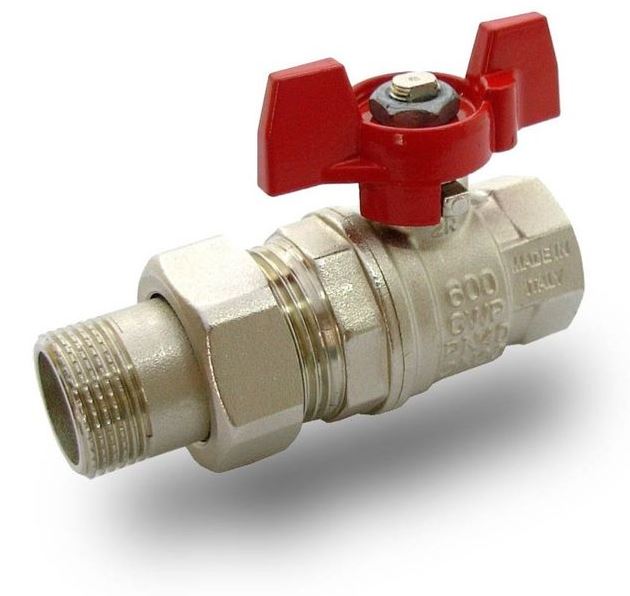

2 Wege Messingkugelhahn S.90UC
mit trennbarer Verschraubung
Anschluss: 1/2" - 1 1/4" innen/außen
Dichtungen: PTFE
Betriebstemperatur: -40°C / +150°C
Betriebsdruck: PN40

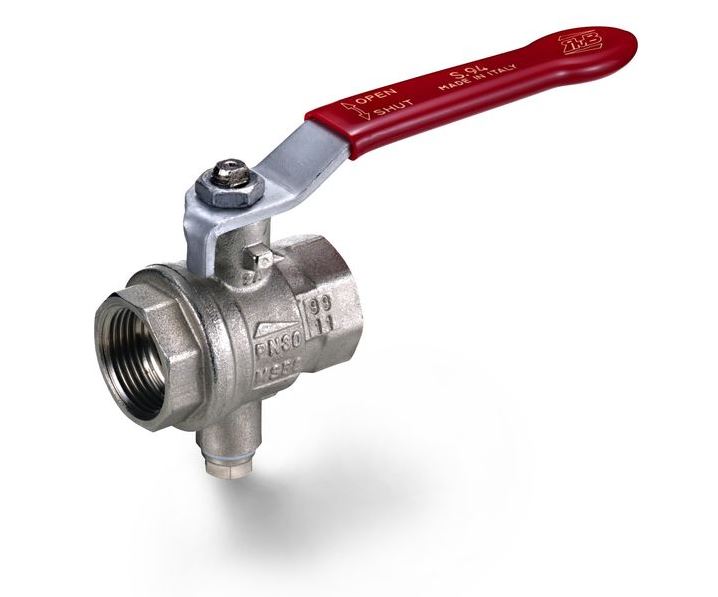

2 Wege Messingkugelhahn S.94
mit Anschluss für Druck/Temperaturmessung
Anschluss: Innengewinde 1/2" - 2" gemäß ISO 228
Dichtungen: PTFE
Betriebstemperatur: -20°C / +170°C
Betriebsdruck: PN30
Messanschluß: M10x1
2 Wege Edelstahl - Kompaktflanschkugelhahn V480
Anschluss: DIN - und ANSI - Flansch DN15 - DN100, voller Durchgang, mit doppelwirkendem, federrückstellendem pneumatischem oder elektrischem Antrieb
PN40
2 Wege Stahl - Kompaktflanschkugelhahn V580
Anschluss: DIN - und ANSI - Flansch DN15 - DN100, voller Durchgang, mit doppelwirkendem, federrückstellendem pneumatischem oder elektrischem Antrieb
PN40
3 Wege Messingkugelhahn S.7300
mit Kopfflansch nach ISO 5211
T - Bohrung
Automatisierbar mit Antrieb Compact Power CP.
Anschluss: Innengewinde 1/2" - 1" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -20°C / +150°C
Betriebsdruck: PN20

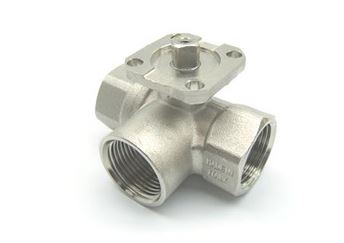

3 Wege Messingkugelhahn S.7400
mit Kopfflansch nach ISO 5211
L - Bohrung
Automatisierbar mit Antrieb Compact Power CP.
Anschluss: Innengewinde 1/2" - 1" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -20°C / +170°C
Betriebsdruck: PN30

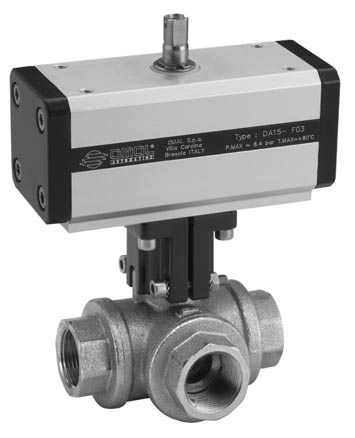

3 Wege Messingkugelhahn V160/V161
Anschluss: Innengewinde 1/2" - 2", Verteiler- und Absperrkugelhahn mit "L" oder "T" Bohrung, mit doppelwirdendem oder federrückstellendem pneumatischem Antrieb, 40 bar max.
Niederdruckkugelhähne bis 63bar

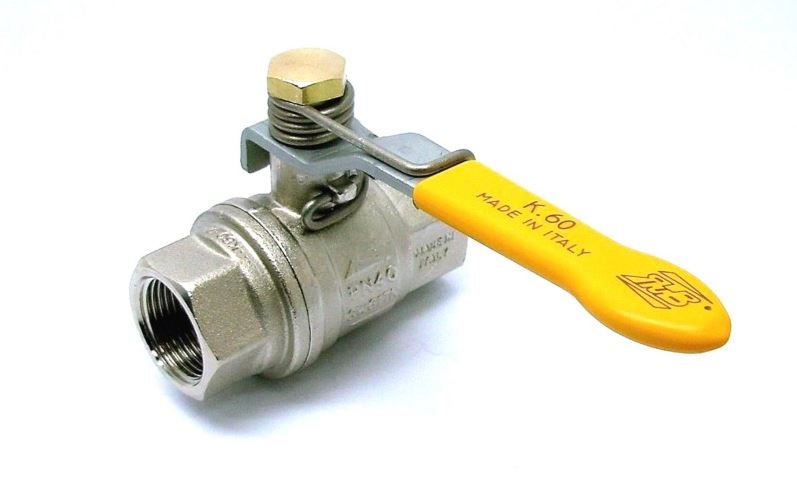

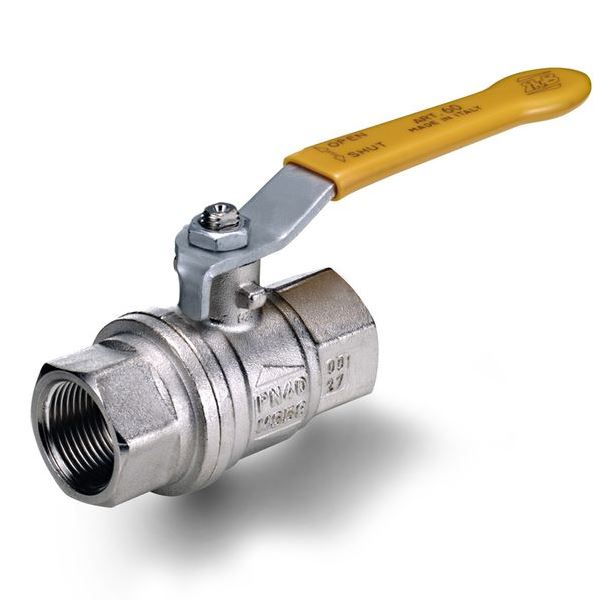

2 Wege Messingkugelhahn K.60
voller Durchgang
Für brennbare Gase zugelassen.
Mit Federrückstellung erhältlich (K.60MR).
Anschluss: Innengewinde 1/4" - 2" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -40°C / +170°C
Betriebsdruck: 1/4'' - 1/2'' PN65; 3/4'' - 2'' PN40
Bei Betrieb mit brennbaren Gasen:
Betriebstemperatur: -20°C / +60°C
Betriebsdruck: PN5

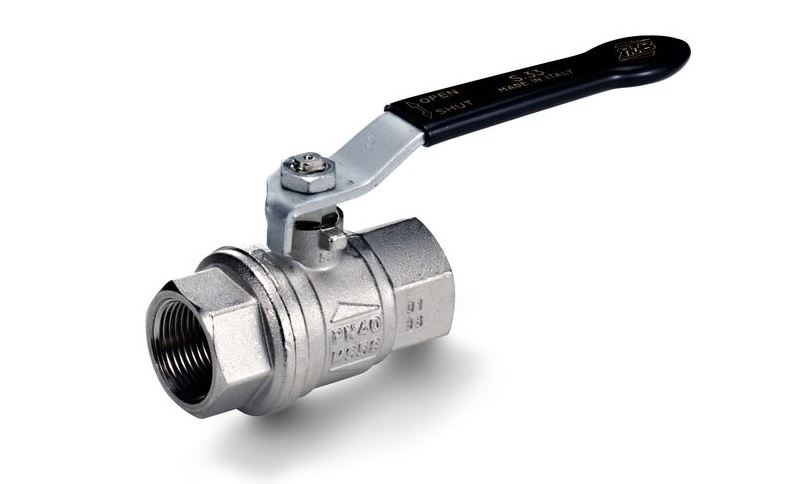

2 Wege Messingkugelhahn S.33
voller Durchgang
Anschluss: Innengewinde 1/4" - 2" gemäß EN 10226-1, ISO 228
Dichtungen: PTFE
Betriebstemperatur: -40°C / +170°C
Betriebsdruck: 1/4'' - 1/2'' PN65; 3/4'' - 2'' PN40
2 Wege Messingkugelhahn V101
Anschluss: Innengewinde 3/8" - 3", voller Durchgang mit doppelwirkendem oder federrückstellendem pneumatischem Antrieb, 65 bar max.
Datenblatt D101
2 Wege Edelstahlkugelhahn V424
Anschluss: Innengewinde, An- bzw. Einschweißenden oder Spezialflansch für Lebensmittel 1/4" - 2", voller Durchgang mit doppelwirkendem oder federrückstellendem pneumatischem Antrieb, dreiteilige Ausführung für Wartung in eingebautem Zustand, 65 bar max.
Datenblatt D424
Niederdruckkugelhähne bis 100bar
2 Wege Edelstahl - Flanschkugelhahn (lange Bauform)
V470
Anschluss: DIN - und ANSI - Flansch DN15 - DN200, voller Durchgang, mit doppelwirkendem, federrückstellendem pneumatischem oder elektrischem Antrieb.
PN100 bis max. DN100 (4'')
PN40 bis DN200
2 Wege Stahl - Flanschkugelhahn (lange Bauform)
V570
Anschluss: DIN - und ANSI - Flansch DN15 - DN200, voller Durchgang, mit doppelwirkendem, federrückstellendem pneumatischem oder elektrischem Antrieb.
PN100 bis max. DN100 (4'')
PN40 bis DN200
2 Wege Edelstahl - Flanschkugelhahn V485
Anschluss: DIN - und ANSI - Flansch DN15 - DN200, voller Durchgang, mit doppelwirkendem, federrückstellendem pneumatischem oder elektrischem Antrieb.
PN100 bis max. DN100 (4'')
PN40 bis DN200
2 Wege Stahl - Flanschkugelhahn V585
Anschluss: DIN - und ANSI - Flansch DN15 - DN200, voller Durchgang, mit doppelwirkendem, federrückstellendem pneumatischem oder elektrischem Antrieb.
PN100 bis max. DN100 (4'')
PN40 bis DN200
Niederdruckkugelhähne bis 160bar
2 Wege Edelstahlkugelhahn V400/V401
Anschluss: Innengewinde 3/8" - 4", voller Durchgang mit doppelwirkendem oder federrückstellendem pneumatischem Antrieb, Oberfläche sandgestrahlt oder poliert, 160 bar max.
Datenblatt D400_401
